注塑生產(chǎn)塑料模具的時候技術(shù)員需要對工藝參數(shù)進(jìn)行精確的控制，對塑料模具鋼模也應(yīng)當(dāng)注意4點。塑料原材料的品種不相同所需要的鋼模溫度也不相同，如果塑料模具要求尺寸準(zhǔn)確度高的話，塑料模具的鋼模溫度控制的應(yīng)當(dāng)?shù)鸵恍?，如?a href="http://www.bocaichongyi.cn/" target="_blank">塑料模具又薄又復(fù)雜并且表面光潔度要求高，則所需要的鋼模溫度應(yīng)當(dāng)偏高一些。

1、 為了保證塑料模具具有較高的形狀和尺寸精度，避免塑料模具脫模時被頂穿或者脫模后發(fā)生較大的翹曲變形，塑料模具鋼模溫度必須低于塑料原材料的熱變形溫度。

2、 對如聚碳酸酯和聚苯醚以及聚砜等仍然黏度較高的塑料原材料，必須要有較高的溫度一方面可以滿足充模的需要，另一方面可以調(diào)整塑料模具的冷卻速度使之緩慢冷卻，使得塑料模具的內(nèi)外冷卻速度盡可能的一致，防止塑料模具產(chǎn)生凹痕和裂紋等缺陷，反之對于黏度較小的聚乙烯和聚丙烯以及聚苯乙烯等塑料原材料，可以采用較低的鋼模溫度，防止脫模變形以及因為后期結(jié)晶而引起塑料模具后收縮和性能的變化提高生產(chǎn)效率。

3、 對于厚壁的塑料模具，充模的時間長并且冷卻的時間也長，為了使得內(nèi)外的冷卻速度一致和防止因為內(nèi)外溫差大造成內(nèi)應(yīng)力等缺陷，所以鋼模溫度應(yīng)當(dāng)適當(dāng)?shù)奶岣咝?/span>

4、 注塑塑料模具時候鋼模的冷卻一般用水或者油冷卻，控制模溫在5至95攝氏度的時候宜用水冷卻，在95至120攝氏度的時候宜用油冷卻。

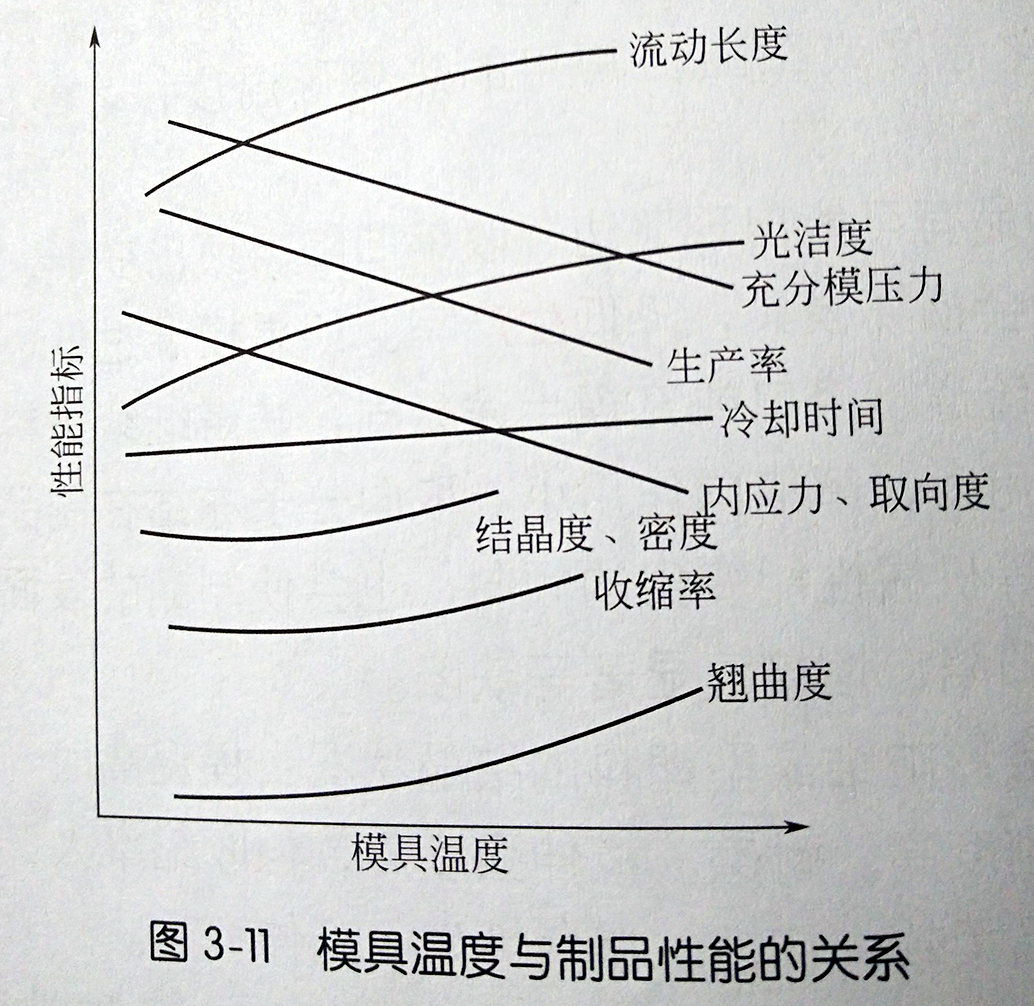

鋼模溫度的選擇對生產(chǎn)的塑料模具的性能有很大的影響，他們之間的關(guān)系如圖3-11所示。
